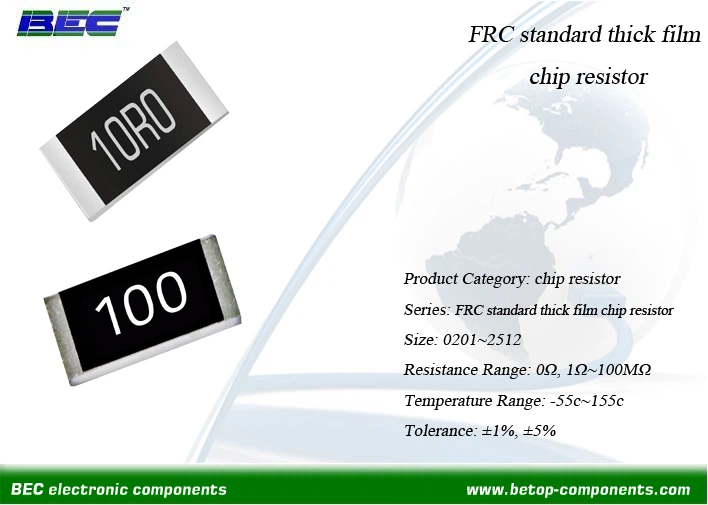

Una resistència de pel·lícula gruixuda SMD estàndard FRC (propòsit general) produïda per BEC és el component passiu de muntatge-superfície més comú i versàtil utilitzat en circuits electrònics per a la limitació de precisió de corrent/tensió, divisió del senyal, concordança de càrrega i polarització-és la contrapart-de muntatge en superfície de-forat passant per a la pel·lícula de carboni/resistències de PC{4} de gran volum optimitzat per a la pel·lícula/resistències de carboni optimitzades muntatge (soldadura per reflux) i disseny de circuit compacte. Utilitza un procés de deposició de capa resistiva de pel·lícula gruixuda per formar l'element resistiu.
Paràmetres bàsics
|
Categoria de producte |
Resistència de pel·lícula gruixuda SMD estàndard FRC |
|
Interval de resistència |
0Ω, 1Ω~100MΩ |
|
Interval de talles |
0201~2512 |
|
Temperatura de treball |
-55 graus ~ 155 graus |
|
Tolerància |
±1%, ±5% |
|
Certificat |
RoHS, REACH |
|
Aplicacions |
Entreteniment domèstic, electrònica de consum, LoT i dispositius intel·ligents, indústria de l'automoció |
Característiques
Sensibilitat a la humitat
MSL (nivell de sensibilitat a la humitat): MSL 1 (vida il·limitada del sòl)
No cal coure abans de soldar
Excepció: algunes peces d'alta-fiabilitat poden ser MSL 3
Humitat: 85% HR valoració típica
Retard de flama
Material de recobriment: normalment classificat UL94 V-0
Auto{0}extingut:<30 seconds after flame removal
Sense halògens: molts estan lliures d'halògens-(compatint RoHS)
Compliment mediambiental
Compatibilitat amb RoHS: sense plom-(des del ~2006)
REACH SVHC: Lliure de substàncies de gran preocupació
Sense-halògens: molts fabricants ofereixen
Minerals de conflicte: informes de conflictes-gratuïts de la RDC
Procés de producció
Parts de les nostres instal·lacions de producció
PMF
P1: Què fa que la sèrie FRC sigui una resistència de "pel·lícula gruixuda" i en què és diferent d'una resistència de pel·lícula fina?
A2: La diferència clau és el gruix i la fabricació de la capa resistiva:
Pel·lícula gruixuda: una pasta d'òxid metàl·lic/cermet (òxid de ruteni + frita de vidre) s'imprimeix en serigrafia- sobre el substrat ceràmic i es cou a 850–950 graus; làser-retallat per a la resistència de l'objectiu. Procés escalable de baix-cost i-alt (el 90% de les resistències SMD són de pel·lícula gruixuda).
Pel·lícula fina: una capa d'aliatge metàl·lic (<1 μm thick) is sputtered/evaporated onto the substrate; more precise but expensive.
P2: Les resistències de pel·lícula gruixuda SMD estàndard FRC són fixes o variables?
A2: Són resistències fixes -, el seu valor de resistència s'estableix durant la fabricació (tallat amb làser-) i no es poden ajustar en-circuit. Les resistències SMD variables (recortadors/potenciòmetres) són un tipus de component independent per al calibratge/afinació.
P3: Què és el TCR i quins són els valors típics de TCR per a resistències de xip?
A3: TCR (coeficient de resistència de temperatura) és el canvi de resistència per canvi de temperatura per grau centígrad (ppm/grau=parts per milió per grau), una mesura de l'estabilitat de la temperatura. Per a resistències de pel·lícula gruixuda SMD d'ús general:
Especificacions típiques: ±100 ppm/grau (±1% de peces de tolerància) i ±200 ppm/grau (±5% de peces de tolerància).
Exemple: una resistència de 1kΩ ±100 ppm/grau canvia en 0,1Ω per grau (0,01% de canvi de resistència) - suficient per a circuits de consum estàndard (no cal una estabilitat de temperatura ultra-precisa).
Les resistències de pel·lícula prima tenen un TCR molt més baix (± 10/25 ppm/grau) per a aplicacions de precisió (mèdiques, aeroespacials).
